Localiser capteur arbre
- Localisation : le capteur se situe généralement sur la culasse, parfois intégré à la bobine ou sous le pignon selon le modèle.
- Diagnostic : la lecture OBD révèle souvent P0340, vérifier connecteur, tension et signal avec multimètre ou oscilloscope avant remplacement.
- Remplacement : couper batterie, utiliser outillage adapté et clé dynamométrique, prévoir joint neuf ; parfois un nettoyage de contact suffit, gagner du temps.
Le capteur d’arbre à cames se trouve généralement sur la culasse au-dessus ou sur le côté de l’arbre à cames et son emplacement exact dépend du modèle et du moteur; ce plan indique comment le localiser diagnostiquer le défaut le nettoyer ou le remplacer en sécurité.
Vous entendez parfois un cliquetis moteur au démarrage qui met la puce à l’oreille. La localisation du capteur reste variable selon le constructeur et la motorisation. On suppose souvent une panne d’injection alors que le signal d’arbre à cames est en faute. Ce que personne ne vous dit c’est qu’un connecteur encrassé suffit à déclencher le voyant moteur. Le capteur signale un problème.
Le repérage du capteur d’arbre à cames sur la culasse et ses variantes par modèle
Vous repérez souvent une vis près du couvre-culasse. La position change selon le côté distribution ou admission.

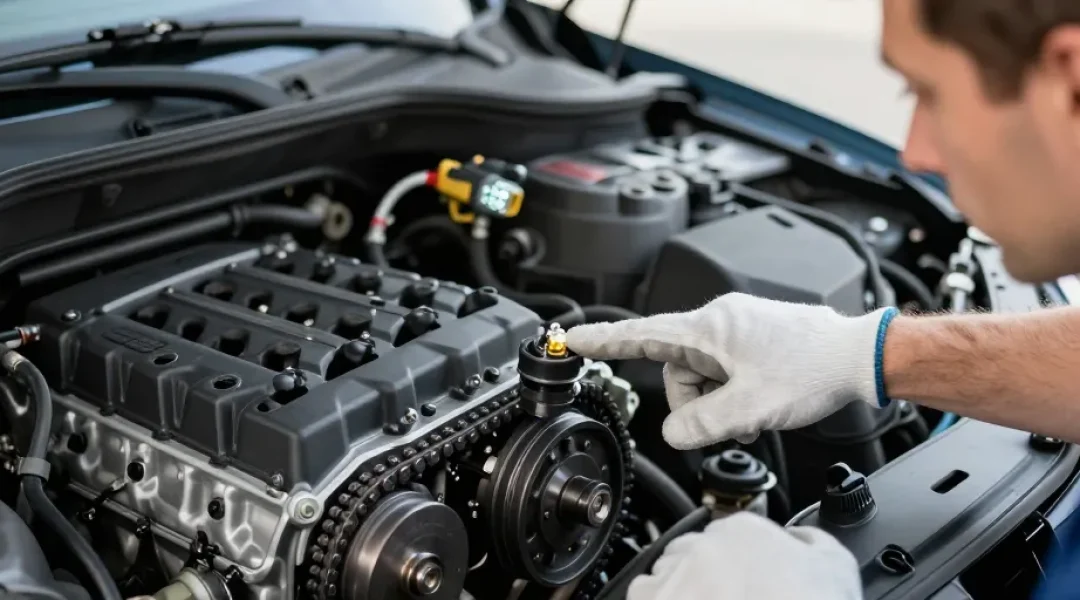

Le capteur se situe souvent sur la culasse au-dessus ou sur le côté de l’arbre à cames
Le capteur est fréquemment fixé par une vis visible près du couvre-culasse. La vérification commence côté distribution ou côté admission selon le moteur. Une recommandation utile consiste à photographier l’accès avant tout démontage pour faciliter le remontage. La précaution consiste à couper la batterie et préserver les durites et caches.
Le capteur peut être intégré à la bobine ou placé sous le pignon selon le moteur
Le capteur peut être monté dans la bobine d’allumage ou sous le pignon selon le moteur. La présence dans la bobine complique l’accès et nécessite parfois le retrait de composants. Une recommandation consiste à consulter le manuel atelier ou des photos pour identifier l’implantation. Ce petit geste évite de forcer et d’abîmer un connecteur. Le capteur hall détecte rotations.
| Modèle moteur | Emplacement typique | Remarque pratique |
|---|---|---|
| Peugeot 1.6 HDi | Sur la culasse côté distribution près du pignon | Accès après retrait du cache culasse ou des tuyaux d’admission |
| Ford Fiesta 1.4 TDCi | Fixé à la culasse côté volant moteur sous un cache | Souvent visible depuis le dessus avec clé à cliquet courte |
| Audi 3.0 V6 | Intégré près de la bobine selon la configuration du moteur | Vérifier les bobines et les capteurs visibles sur la rampe |
| Fiat 500 1.2 | Sur la culasse côté admission accessible sans déposer la courroie | Petit connecteur souvent fragile prévoyez un nettoyant contacts |
| Renault 1.5 dCi | Sous le cache moteur côté distribution proche du pignon | Dépose du cache moteur souvent nécessaire pour un accès direct |
La transition mène au diagnostic pour confirmer la panne et choisir l’action. Vous suivez la section suivante pour tester et décider nettoyer ou remplacer.
Le diagnostic nettoyage et remplacement du capteur d’arbre à cames étape par étape
Le diagnostic débute par l’écoute des symptômes et la lecture des codes OBLa vérification électrique simple évite un remplacement inutile.
Le diagnostic commence par les symptômes courants les codes OBD et des tests électriques simples
Le voyant moteur allumé souvent signale une perte de synchronisme ou un défaut capteur. Vous scannez l’ECU pour repérer les codes fréquents tels que P0340. La mesure du signal avec un multimètre ou oscilloscope confirme l’absence ou la mauvaise amplitude. Une astuce consiste à tester continuité et tension avant de retirer le capteur afin d’éviter un achat inutile. Le scan révèle souvent l’erreur.
La liste suivante rappelle les vérifications rapides à faire. Vous effectuez ces points avant de démonter le capteur.
- Le connecteur est propre et clipsé.
- La tension d’alimentation est correcte au multimètre.
- Vous vérifiez la continuité du capteur.
- Une inspection visuelle signale usure ou casse.
- La référence pièce correspond au VIN ou à la fiche constructeur.
Le remplacement nécessite un outillage adapté la déconnexion batterie et la vérification compatibilité
La dépose réclame un outillage adapté clé torx ou six pans et joint neuf si besoin. Une clé dynamométrique garantit le serrage au couple constructeur et évite les fuites. La pièce se remplace rapidement. Le temps d’intervention varie énormément selon l’accessibilité du capteur. Vous prévoyez entre quinze et quatre-vingt-dix minutes pour un bricoleur intermédiaire selon la complexité.
| Symptôme ou code | Test rapide | Outil principal | Temps estimé |
|---|---|---|---|
| Voyant moteur P0340 | Lire code scanner vérifier signal capteur | Scanner OBD et multimètre | 20 à 45 minutes |
| Démarrage difficile et ratés | Vérifier continuité et tension 5V/12V selon capteur | Multimètre | 15 à 30 minutes |
| Intermittence signal | Nettoyer connecteur tester à chaud | Nettoyant contacts et pince | 30 à 60 minutes |
| Usure ou casse visible | Remplacement pièce avec référence moteur | Clé dynamométrique et jeu de douilles | 45 à 90 minutes |
Le choix se vérifie en notant la référence ou le VIN avant l’achat. Vous pouvez regarder une vidéo courte du démontage si vous êtes débutant. Le VIN identifie précisément votre voiture.
La prochaine réparation peut être simple si le diagnostic est précis. Le changement restaure la fluidité. Vous gagnez en sérénité en notant la référence et en préparant l’outillage. Ce petit effort évite frais et galères plus tard.
